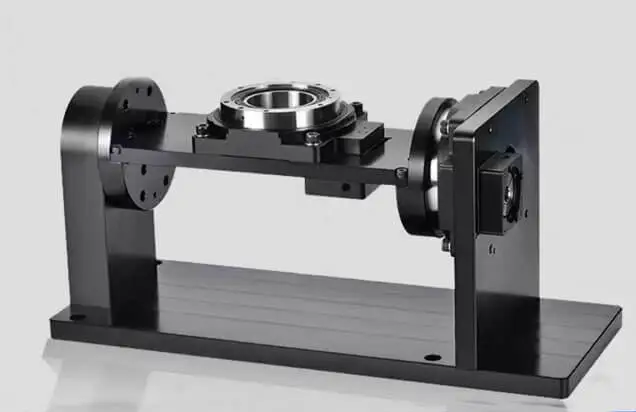

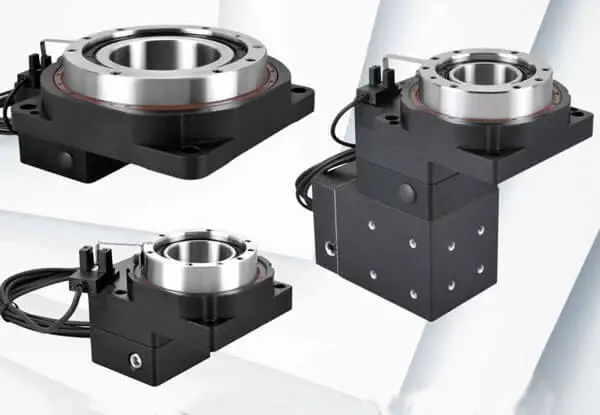

로타리 테이블 정밀 기계 장치는 공작물 또는 도구를 제어 된 각도 단위로 회전시키는 데 사용됩니다. 그들은 필수적인 제조,자동화,로봇 공학 및 수치 제어 가공,다음과 같은 작업을 가능하게 합니다. 밀링,드릴링,인덱싱 및 조립. 이 문서에서는 설계 원칙,유형 및 주요 응용 프로그램을 탐구합니다. 로타리 테이블 현대 산업에서
1.1 핵심 구성 요소
회전 테이블은:
&황소;기초&주거:구조상 단단함(무쇠,알루미늄,또는 강철)를 제공합니다.
&황소;회전 플랫폼(테이블):공작물을 보유(종종 티 슬롯 또는 클램핑 기능).
&황소;드라이브 메커니즘:모터(서보,스테퍼)또는 수동 핸드 휠.
&황소;베어링 시스템:축 방향 및 반경 방향 하중(크로스 롤러,앵귤러 접촉 베어링)을 지원합니다.
&황소;인덱싱&포지셔닝 시스템:인코더,웜 기어,또는 정확성을위한 직접 구동.
&황소;제동/잠금 메커니즘:가공 중 안정성을 보장합니다.
1.2 회전 테이블의 종류
|
유형 |
설명 |
장점 |
응용 프로그램 |
|
수동 |
수동식 작동 |
저렴한 비용,간단한 |
작은 워크샵,프로토 타이핑 |
|
모터 |
전기 모터 구동 |
높은 정밀도,자동화 |
기계 가공,로봇 공학 |
|
직접 구동 |
장치 반동 없음,높은 토크 |
고속 매우 정밀도 |
반도체 제조 |
|
웜 기어 |
웜 및 휠 메커니즘 |
자동 폐쇄 높은 감소 비율 |
중장비 가공 |
|
유압 |
유체 동력 회전 |
높은 토크,부드러운 모션 |
큰 산업 신청 |
1.3 주요 설계 고려 사항
정확도 및 반복성:&르;&플러스;5 고정밀 작업 아크 초.
적재 능력:방위 선택(정체되는&동적인 짐)에 달려 있습니다.
속도 필요조건:직접 구동 테이블은 벌레 장치 유형 보다는 더 높은 회전수를 제안합니다.
백래시 제어:사전로드 된 기어/제로 백래시 설계)에 중요합니다.
장착 옵션:수평,수직 또는 다축 구성.
2.1 수치 제어 가공 및 밀링
4/5 축 가공:복잡한 윤곽(예:항공 우주 터빈 블레이드)을 가능하게합니다.
다면 가공:공작물을 회전시켜 설정 시간을 줄입니다.
2.2 자동화 및 로봇 공학
일관 작업:로봇식 팔을 위한 정확한 부분 포지셔닝.
용접&레이저 절단:360&도;이음새가 없는 합동을 위한 교체.
2.3 검사 및 계측
3 차원 스캐닝을 위해 부품을 회전시킵니다.
광학 검사:결함 검출을 위한 자동화된 각도 위치 지정.
2.4 적층 제조(3 차원 인쇄)
회전하는 분말 침대 체계:금속 3 차원 인쇄에 있는 층 공술서를 개량합니다.
2.5 의료 및 반도체 산업
마이크로 포지셔닝:웨이퍼 처리 및 레이저 드릴링에 사용됩니다.
통합 스마트 센서:사물인터넷 지원 상태 모니터링.
자기 부상(자기 부상)회전 테이블:마찰,초고속 회전.
하이브리드 직접 구동 시스템:서보 모터와 결합 고조파 드라이브 제로 백래시.
로타리 테이블은 정밀,유연성 및 자동화 기능을 제공하는 현대 제조에 없어서는 안될 필수 요소입니다. 다이렉트 드라이브 모터,스마트 컨트롤 및 고부하 베어링의 발전으로 이러한 설계가 계속 발전하고 있습니다. 엔지니어는 최적의 성능을 위해 속도,정확도 및 부하 요구 사항을 기반으로 올바른 회전 테이블을 신중하게 선택해야합니다.
로터리 테이블 통합을위한 모터 선택 또는 캐드 모델링에 대한 더 깊은 다이빙을 원하십니까? 지금 로타리 테이블 전문가와 연락하십시오!
